博捷芯 半导体芯片切割——一道精细工艺的科技之门

在半导体芯片制造的宏大叙事中，切割工艺往往隐身于光刻的璀璨与蚀刻的精密之后，却悄然掌控着芯片从晶圆走向世界的“最后一公里”。博捷芯（沐博捷科技）正是这道科技之门的守护者与开创者，以极致精细的切割技术，诠释着半导体制造中“毫厘定乾坤”的硬核逻辑。

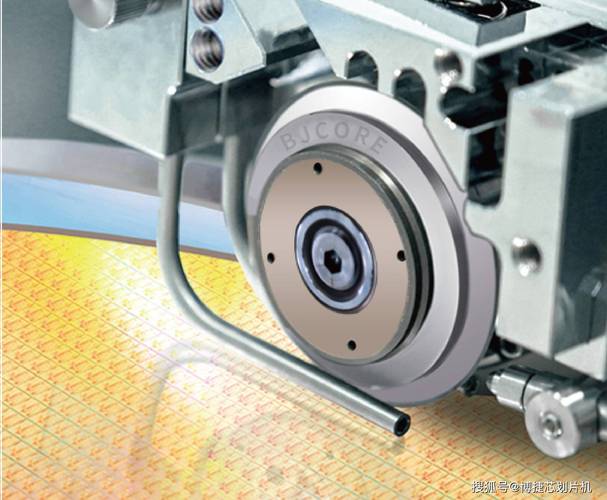

晶圆之上，数以万计的芯片犹如密布的城市街区，彼此仅以数十微米的划片槽相隔。博捷芯所深耕的芯片切割，便是以金刚石刀轮或激光束为“手术刀”，将整片晶圆满分解为独立裸片——这一步的精度与质量，直接决定了芯片的良率、可靠性与寿命。刀轮切割的机械应力控制、激光切割的热影响区管理、隐形切割的深层改质技术……每一种切割方案背后，都是材料学、力学与光学的跨学科交响。

博捷芯的技术护城河，在于对“精细”二字的主动解构。在薄膜切割领域，面对厚度不足100微米的超薄晶圆，传统刀轮易导致崩边与微裂纹，博捷芯通过优化刀轮几何角度与进给速度，配合自主研发的划片液，将崩边尺寸控制在5微米以内；对于化合物半导体等脆性材料，则引入激光烧蚀与等离子切割的组合工艺，以非接触式加工规避机械损伤。更前沿的隐形切割技术，利用透射激光在晶圆内部形成改质层，再通过扩膜实现无碎屑分离，尤其适配MEMS与功率器件的特殊需求。

这道“科技之门”的开启，不仅依赖于工艺参数的微调，更植根于对半导体产业链的深度理解。沐博捷科技将切割视为设计-制造-封装的协同节点：针对先进封装中的异质集成趋势，开发了适用于薄晶圆与临时键合/debonding工艺的切割方案；面向碳化硅、氮化镓等第三代半导体，则推出高速激光切割设备，兼顾效率与截面质量。设备与工艺的双轮驱动，使博捷芯得以在国产半导体设备替代浪潮中，切开一道属于自己的精细化赛道。

从一片晶圆到万亿晶体管的世界，切割是物理形态的终点，却是芯片赋能的起点。博捷芯以微米级的坚守证明：真正的科技之门，往往不在恢弘的入口处，而藏在每一道精确到微米的切痕里。当刀轮或激光划过晶圆表面的刹那，一家中国半导体设备企业的匠心与雄心，正随之清晰可辨。
